Анализа на свиткување напукнување на формирана Q235B топло валана челична плоча

Топло валаната лента Q235B е вообичаен јаглероден структурен челик. Има пристојно издолжување, цврстина, цврстина и формабилност. Материјалот работи добро за печат и заварување, така што фабриките широко го користат за изработка на механички делови и високостандардни заварени структурни компоненти за згради и мостови.

Извршивме тестови за формирање примерок, но откривме масовно пукање при свиткување. За да ги пронајдеме основните причини и да направиме планови за подобрување што ги задоволуваат стандардите на клиентите, нашиот тим спроведе тестови на испукани примероци. Проверивме хемиски состав, микроструктури на испукани и недопрени области, форма на површината на фрактурата, внатрешни подмножества и големината на зрната за да потврдиме што доведе до свиткување на пукнатините.

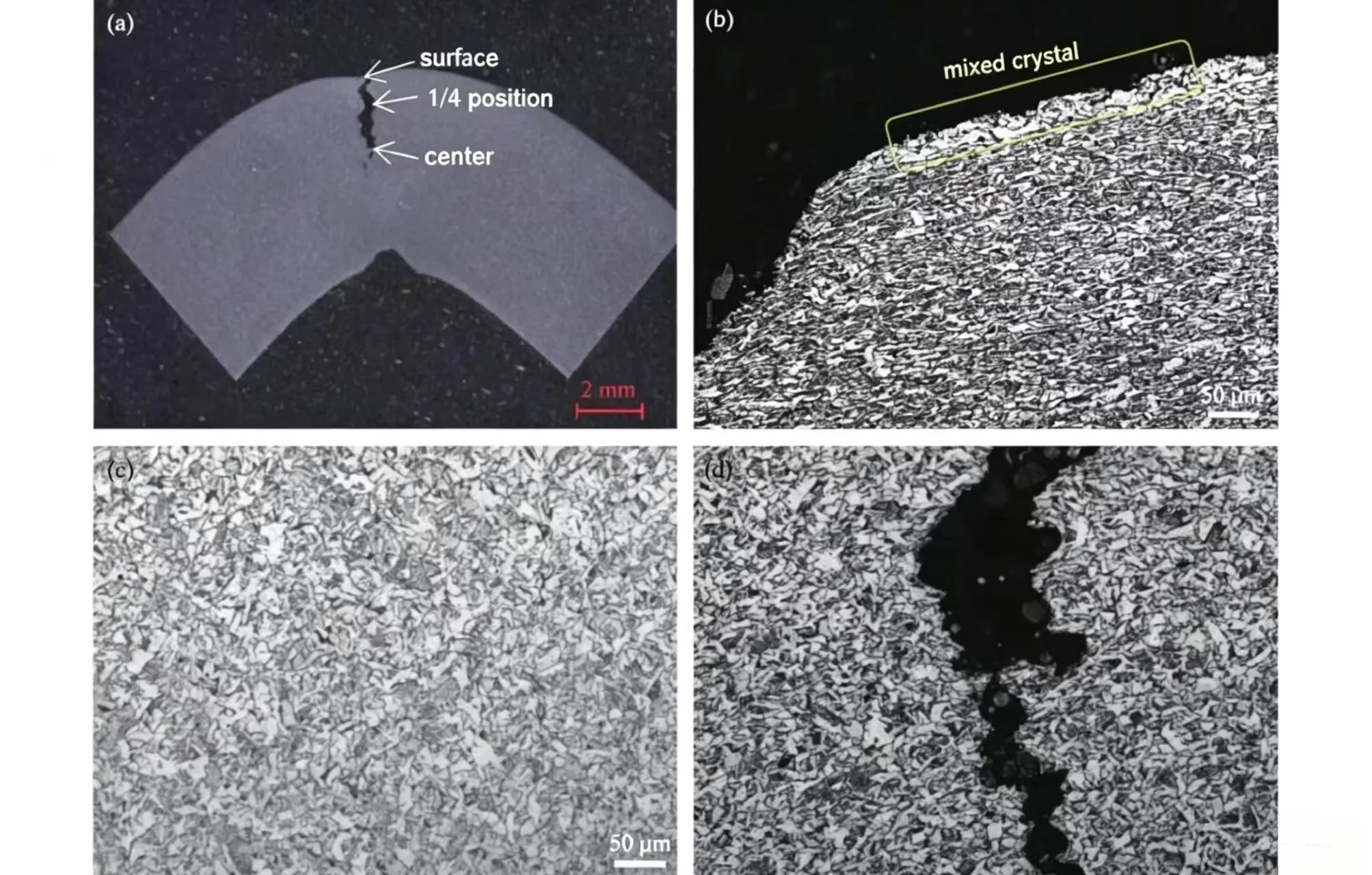

Инженерите од Sanhe открија дека површинската декарбуризација и мешаната структура на зрната не предизвикуваат пукнатини, туку прават постојните пукнатини да се шират многу побрзо. Микроструктурата на сировата лента останува конзистентна на сите тестови: содржината на баинитот опаѓа од површина до јадро додека содржината на феритот се зголемува, а на површината на лентата се појавува мала количина на ацикуларен ферит.

Решенија

1. Сомелете ги брусите на рабовите на лентите пред да се печат и виткаат. Ова ги отстранува ситните микропукнатини на рабовите предизвикани од грубото сечење и во голема мера го намалува пукањето при свиткување.

2. Разговарајте со клиентот за нивните строги барања за свиткување. Можеме или да препорачаме алтернативни класи на челик со помала цврстина на отпуштање или да ја прилагодиме лентата Q235B за нивната нарачка со прилагодување на целните вредности на изведба на истегнување. Прилагодените помеки механички својства ќе одговараат на нивниот процес на печат и ќе престанат да се појавуваат пукнатини на свиткување.
